修改系统内核绕过TracerPid检测反调试

发表于 分类于
本文字数： 7.5k 阅读时长 ≈ 7 分钟

背景：最近投了腾讯的实习岗位，得到一个Android的CrackMe来考察逆向知识，分析后发现其关键函数位于native so库中，并且在函数开始时启动了线程进行TracerPid检测的反调试，当发现程序被调试时会直接杀死应用。虽然题目最后卡在了native 逆向与反调试绕过这里，下去后我学习了下如何绕过这个反调试。主要是两种：（1）patch so，直接修改关键值来绕过；（2）修改系统内核文件来将TracerPid写死为0。刚好我手头有一个之前做实验已root的小米6，便决定采用修改系统内核的方式，一劳永逸。

按照著名的“将大象放进冰箱的步骤”，我们也可以概述下我们的步骤：（1）取出内核文件；（2）修改内核文件；（3）修改后的内核刷入。参考了很多文章基本都是差不多的，但是在具体应用到我的Mi6时出现了一点问题，不过最后解决了这些小问题。

提取boot.img

取出boot.img有很多种方式，这里列举几种：

adb shell

boot.img一般位于/dev/block/platform下面的文件夹种，对于我的MI6，如下：

1
2
3
sagit:/ $ su
sagit:/ # ls /dev/block/platform/soc/1da4000.ufshc/by-name/ -l | grep boot
lrwxrwxrwx 1 root root 16 1973-10-08 02:03 boot -> /dev/block/sde40

是一个链接，指向/dev/block/sde40，使用dd写出文件后用adb pull取出即可。

1
2
dd if=/dev/block/sde40 of=/data/local/boot.img
adb pull /data/local/boot.img boot.img

这里如果出现权限问题，需要修改一下boot.img的权限。

REC导出

这里我的MI 6 刷了第三方rec twrp，也可以利用其直接备份分区。

Flashify

也可以使用Flashify这个APP备份kernel。

有一点需要注意的是，以上方式都是需要root手机的。

修改内核文件

取出来的boot.img是一个打包文件，包含了ramdisk，kernel等很多东西，首先需要将其解开。这里我使用的是一个github上的工具Android_boot_image_editor,具体使用可以参考一下其readme。、

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
➜  Android_boot_image_editor git:(master) ✗ .\gradlew unpack
Starting a Gradle Daemon, 2 incompatible and 1 stopped Daemons could not be reused, use --status for details

> Task :unpack
19:21:57:932 WARN PackableLauncher - [boot.img] will be handled by [BootImgParser]
19:21:58:031 WARN PackableLauncher - 'unpack' sequence initialized
19:21:58:047 INFO BootImgParser - header version 0
19:21:58:062 WARN BootHeaderV2 - BootImgHeader constructor
19:21:58:320 WARN EnvironmentVerifier - 'xz' not installed. Please install it manually to analyze DTB files
19:21:58:428 INFO ZipHelper - decompress(gz) done: build/unzip_boot/ramdisk.img.gz -> build/unzip_boot/ramdisk.img
19:21:58:431 INFO AndroidCpio - Cleaning D:\secTools\android\Android_boot_image_editor\build\unzip_boot\root ...
19:21:58:446 WARN AndroidCpio -   root/.backup has improper file mode 000, fix it
19:21:58:451 WARN AndroidCpio -   root/.backup/.magisk has improper file mode 000, fix it
19:21:58:468 WARN AndroidCpio -   root/config has improper file mode 555, fix it
19:21:58:556 INFO AndroidCpio - cpio trailer found, mode=000001ed
19:21:58:556 INFO Common -  ramdisk extracted : build/unzip_boot/ramdisk.img -> build\unzip_boot\root
19:21:58:559 INFO BootV2 - verify type is VB1.0, skip AVB parsing
19:21:58:596 INFO BootV2 -
                        Unpack Summary of boot.img
┌───────────────────────────────────────┬──────────────────────────────────────┐
│What                                   │Where                                 │
└───────────────────────────────────────┴──────────────────────────────────────┘
┌───────────────────────────────────────┬──────────────────────────────────────┐
│image info                             │build/unzip_boot/boot.json            │
├───────────────────────────────────────┼──────────────────────────────────────┤
│kernel                                 │build/unzip_boot/kernel               │
├───────────────────────────────────────┼──────────────────────────────────────┤
│ramdisk                                │build/unzip_boot/ramdisk.img.gz       │
│\-- extracted ramdisk rootfs           │build/unzip_boot/root                 │
└───────────────────────────────────────┴──────────────────────────────────────┘
19:21:58:623 WARN PackableLauncher - 'unpack' sequence completed

BUILD SUCCESSFUL in 22s
8 actionable tasks: 1 executed, 7 up-to-date

最后解包得到下面内容：

1
2
3
4
5
6
7
8
9
10
11
12
13
➜  Android_boot_image_editor git:(master) ✗ cd .\build\unzip_boot\
➜  unzip_boot git:(master) ✗ ls

    Directory: D:\secTools\android\Android_boot_image_editor\build\unzip_boot

Mode                 LastWriteTime         Length Name
----                 -------------         ------ ----
d----           2021/4/16    19:21                root
-a---           2021/4/16    19:21           1135 boot.json
-a---           2021/4/16    19:21       16826616 kernel
-a---           2021/4/16    19:21           5966 ramdisk_filelist.txt
-a---           2021/4/16    19:21        6792680 ramdisk.img
-a---           2021/4/16    19:21        2693750 ramdisk.img.gz

下面开始修改文件夹中的kernel文件。这个kernel中也包含了很多东西，需要解开得到我们需要修改的部分。

其实这里就是我看其他人写的博客有出入的地方。参考的博客都说kernel应该是一些其他文件之后附加一个压缩包，但是针对我的实际情况是gzip文件+设备文件。由于此前跟着其他人博客做，没有注意到自己情况的特殊性，绕了很多弯路。

这里我建议先用binwalk看一下kernel是怎么组织的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
sec@fun:~/test_dir$ binwalk kernel

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
0             0x0             gzip compressed data, maximum compression, from Unix, last modified: 1970-01-01 00:00:00 (null date)
11358134      0xAD4FB6        device tree image (dtb)
11734142      0xB30C7E        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
11770255      0xB3998F        device tree image (dtb)
12152895      0xB9703F        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
12189492      0xB9FF34        device tree image (dtb)
12566784      0xBFC100        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
12607122      0xC05E92        device tree image (dtb)
12990994      0xC63A12        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
13031757      0xC6D94D        device tree image (dtb)
13414353      0xCCAFD1        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
13450891      0xCD3E8B        device tree image (dtb)
13838523      0xD328BB        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
13879747      0xD3C9C3        device tree image (dtb)
14263623      0xD9A547        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
14304386      0xDA4482        device tree image (dtb)
14678262      0xDFF8F6        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
14714908      0xE0881C        device tree image (dtb)
15102452      0xE671F4        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
15143648      0xE712E0        device tree image (dtb)
15526260      0xECE974        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
15562798      0xED782E        device tree image (dtb)
15943262      0xF3465E        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
15980333      0xF3D72D        device tree image (dtb)
16360801      0xF9A561        Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system
16397872      0xFA3630        device tree image (dtb)
16785420      0x100200C       Unix path: /dev/block/platform/soc/1da4000.ufshc/by-name/system

可以看到，对于我的kernel，其前面部分是一个gzip，后面是一大堆的设备文件。所以我们需要做的是提取出头部的gzip，解压修改后拼接回去。这里可以用python脚本完成，执行后得到一个kernel_core.gz，对其进行解压得到我们需要分析的kernel。

1
2
3
4
with open("./kernel","rb") as f:
	content=f.read(0xAD4FB6)
with open("./kernel_core.gz","wb") as f:
    f.write(content)

说一下TracerPid检测实现反调试的原理，linux下的进程会在/proc/pid.status下面保存进程的相关信息，当基于ptrace的调试器对其进行调试时，会修改TracerPid值，所以其反调试一般是对此值进行检测实现的。我们绕过需要修改kernel将其固定为0。

首先需要借用ida对其中的字符串进行解析，定位到TracerPid位置。

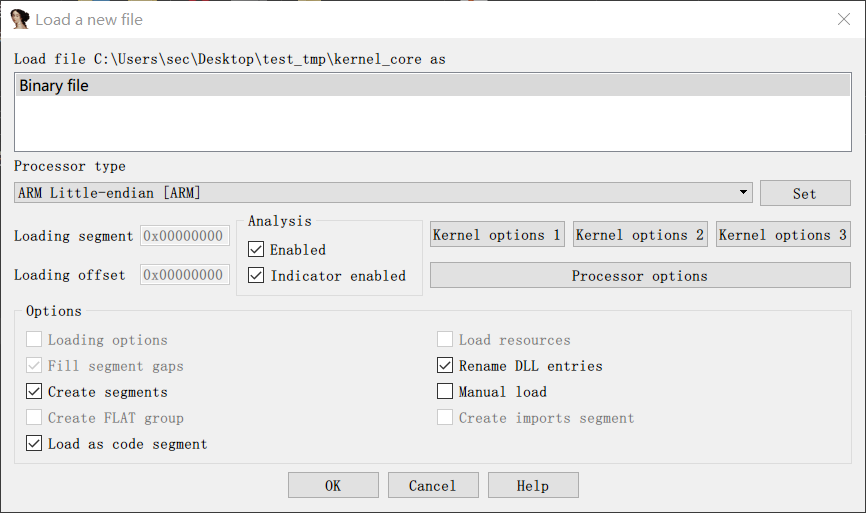

用ida加载kernel file，处理器类型选择ARM Little-endian [ARM]。

fig1

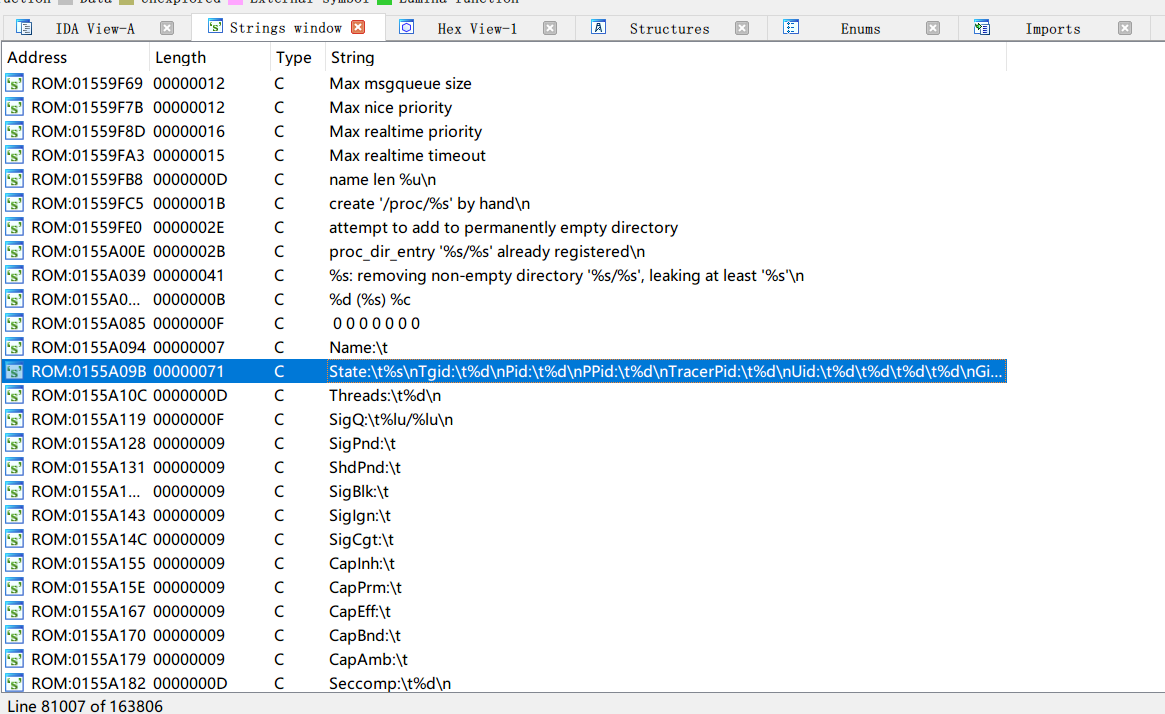

进入IDA后按shift+f12解析字符串，搜索TracerPid定位字符串，偏移为0x155A09B。

fig2

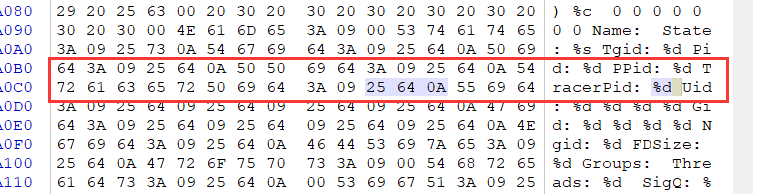

找到字符串后需要对其进行修改，这里我用的winhex修改的，将25 64修改为30 09。

fig3

至此，修改完内核文件，重命名为kernel。之后就是将内核重新压缩后和原来内核文件剩余的部分拼接起来。先将其重新gzip压缩。

1
2
3
sec@fun:~/test_dir$ gzip ./kernel
sec@fun:~/test_dir$ ls -l | grep kernel
-rw-r--r-- 1 sec sec 11374276 Apr 16 19:30 kernel.gz

然后将这个和原来的拼起来。这里也是写个简单的python脚本处理。

1
2
3
4
5
6
7
8
9
with open("./kernel.gz","rb") as f:
	content=f.read()

with open("./kernel","rb") as f:
    f.seek(0xAD4FB6)
    content += f.read()

with open("./kernel_new","wb") as f:
    f.write(content)

将得到的kernel_new放入之前解包的文件夹，并重命名为kernel替换掉原来的kernel文件。

可以顺便修改一下root下面的default.prop文件，将其中的ro.debuggable=0改为ro.debuggable=1，这个就是控制全局调试的开关，不是当前的重点，只是顺手改一下。

之后调用工具重打包，在根目录下得到boot.img.signed文件。

boot.img刷入

将得到的boot.img.signed修改为boot_new.img放入手机的随意一个文件夹，之后转入twrp rec: 安装→刷入镜像，选择处理后的镜像刷如即可。

搞定，可以愉快的进行调试了。
